Meshtastic te permite enviar y recibir mensajes de texto cifrados a través de ondas de radio LoRa (Long Range) sin depender de internet, saldo celular ni antenas de telefonía. Si ocurre un apagón general o colapsan las comunicaciones tradicionales, tu radio sigue en el aire comunicándose directamente con otros nodos de la comunidad.
Cuando uno empieza en este mundo, es fácil marearse entre tantas marcas, chips (ESP32 vs nRF52), tipos de baterías, cables y antenas. En esta guía te explicamos todo de forma clara y directa, con fotos reales de los equipos, consejos prácticos de instalación, las precauciones que debes tener para no quemar tu radio, y cómo sacarle el máximo alcance a tu equipo en Panamá.
0. El ABC de Meshtastic: Primeros Pasos para Principiantes
Si nunca has tenido un radio en las manos y estás pensando en comprarte uno, aquí tienes lo básico en palabras sencillas:
¿Cómo funciona el sistema?
- Tu radio portátil (Nodo): Es un aparato pequeño con su propia batería y antena.
- Tu celular es la pantalla y el teclado: Te conectas al nodo por Bluetooth usando la app oficial gratuita Meshtastic (para Android y iPhone).
- Mensajes por radio (Red en Malla): Escribes en la app y tu nodo envía el texto por el aire en la frecuencia de 915 MHz. Si tu destinatario está lejos, otros nodos que estén encendidos en la ciudad reciben el mensaje y lo retransmiten en milisegundos de un radio a otro (saltos en malla o mesh) hasta llegar a destino.
⚠️ Las 3 Reglas de Oro (Evita Dañar tu Radio)
🛑 1. NUNCA enciendas el radio sin su antena conectada
El chip de transmisión (SX1262) necesita que la antena absorba la energía que emite. Si lo enciendes sin antena conectada, toda esa energía rebota directamente hacia el interior del chip y lo quema en pocos segundos. Acostúmbrate a enroscar siempre la antena antes de ponerle la batería o conectarlo al USB.
🛑 2. Cuidado con la polaridad de las baterías (Cables Rojo y Negro)
Las baterías de litio que venden en Amazon o AliExpress con conector blanco JST no siempre vienen con los cables en la misma posición. Si conectas una batería con los cables invertidos (positivo en negativo), el circuito de carga de la placa se destruye al instante. Mira siempre las marcas BAT+ y BAT- impresas en la placa antes de enchufarla.
🛑 3. Compra SIEMPRE la frecuencia 915 MHz (US915)
En internet verás modelos en 433 MHz, 868 MHz (para Europa) y 915 MHz (para Panamá y toda América). Si compras por error uno de 868 MHz o 433 MHz, no podrás comunicarte con nadie en Panamá y las antenas no te servirán.
Cómo empezar en 4 pasos (en solo 5 minutos)
- Enrosca la antena en el conector dorado SMA de tu equipo.
- Enciende el nodo conectándolo con su cable USB-C o enchufándole su batería.
- Conéctalo a tu celular: Abre la app Meshtastic, dale a buscar por Bluetooth y toca tu dispositivo (el código de emparejamiento suele ser
123456o aparece en la pantallita del radio). - Configura la región: Dentro de la app ve a Ajustes ➔ Configuración de Radio ➔ LoRa, elige la región
US(915 MHz) y asegúrate de que el canal seaLongFast. ¡Eso es todo! Ya estás conectado a la red comunitaria.
[!TIP] ¿Quieres actualizar el sistema del radio? Es muy fácil:
No necesitas saber de programación. Conecta el radio por USB a tu computadora, abre Google Chrome o Edge y entra en flasher.meshtastic.org. Con un par de clics el navegador le instala la versión más reciente.
1. Tipos de Equipos según su Fabricación
Los equipos de Meshtastic se dividen básicamente en tres formatos:
┌─────────────────────────────────────────────────────────────────┐
│ FORMATOS DE NODOS MESHTASTIC │
├───────────────────┬─────────────────────┬───────────────────────┤
│ 1. Todo en Uno │ 2. Kits Modulares │ 3. Placas Sueltas DIY │
│ (Listos para │ (Fáciles de │ (Para armar tu │
│ usar) │ expandir) │ propio equipo) │
├───────────────────┼─────────────────────┼───────────────────────┤
│ • Caja sellada │ • Placa base + chip │ • Placa al descubierto│
│ • Batería interna │ • Conectores a presión│ • Necesita caja 3D │
│ • Antena incluida │ • Sin soldar │ • Muy económicas │
│ • Encender y usar │ • Ideal para solar │ • Máxima libertad │
└───────────────────┴─────────────────────┴───────────────────────┘
- Comerciales “Todo en Uno” (Plug & Play): Vienen de fábrica con su carcasa resistente (muchos con protección contra lluvia IP65/IP67), batería recargable adentro, antena y el sistema listo para usar. Son perfectos si quieres llevarlo en el bolsillo o en la mochila todos los días sin complicarte la vida.
- Kits Modulares (Ejemplo: RAK WisBlock): Tienen una placa base donde conectas el procesador, GPS o sensores a presión con tornillos pequeños, sin necesidad de soldar nada. Son los favoritos para armar repetidores solares en techos.
- Placas Sueltas DIY (Ejemplo: Heltec V3): Son placas electrónicas descubiertas. Son muy baratas y populares, pero necesitas comprar o imprimirles una caja en 3D y conectarles la batería por tu cuenta.
2. Los Modelos Más Populares y Recomendados
Aquí tienes un resumen comparativo de los equipos más probados y usados en la comunidad:
| Marca y Modelo | Procesador (MCU) | Conexión | Pantalla y Teclado | ¿Cómo viene de fábrica? |
|---|---|---|---|---|
| Heltec V3 / V4 | ESP32-S3 | Bluetooth + Wi-Fi | Pantalla OLED pequeña / Sin teclado | Placa suelta económica |

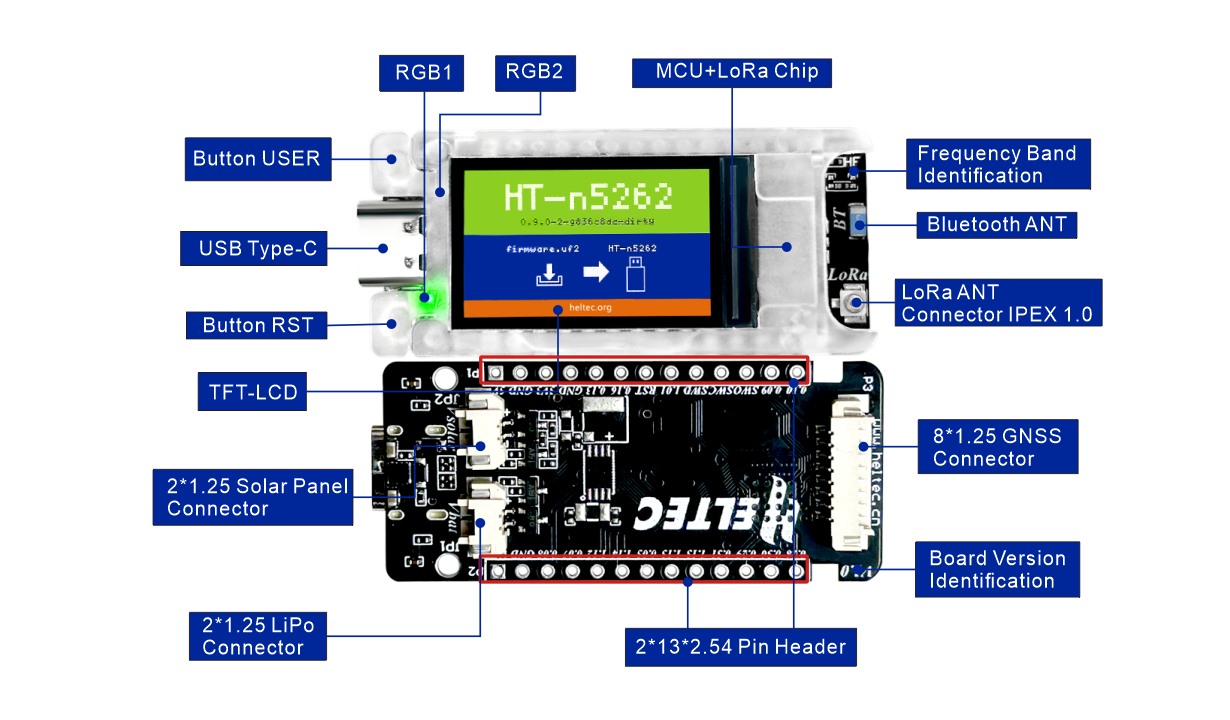

| Heltec T114 | nRF52840 | Solo Bluetooth | Pantalla a color opcional | Placa suelta o con kit de caja |

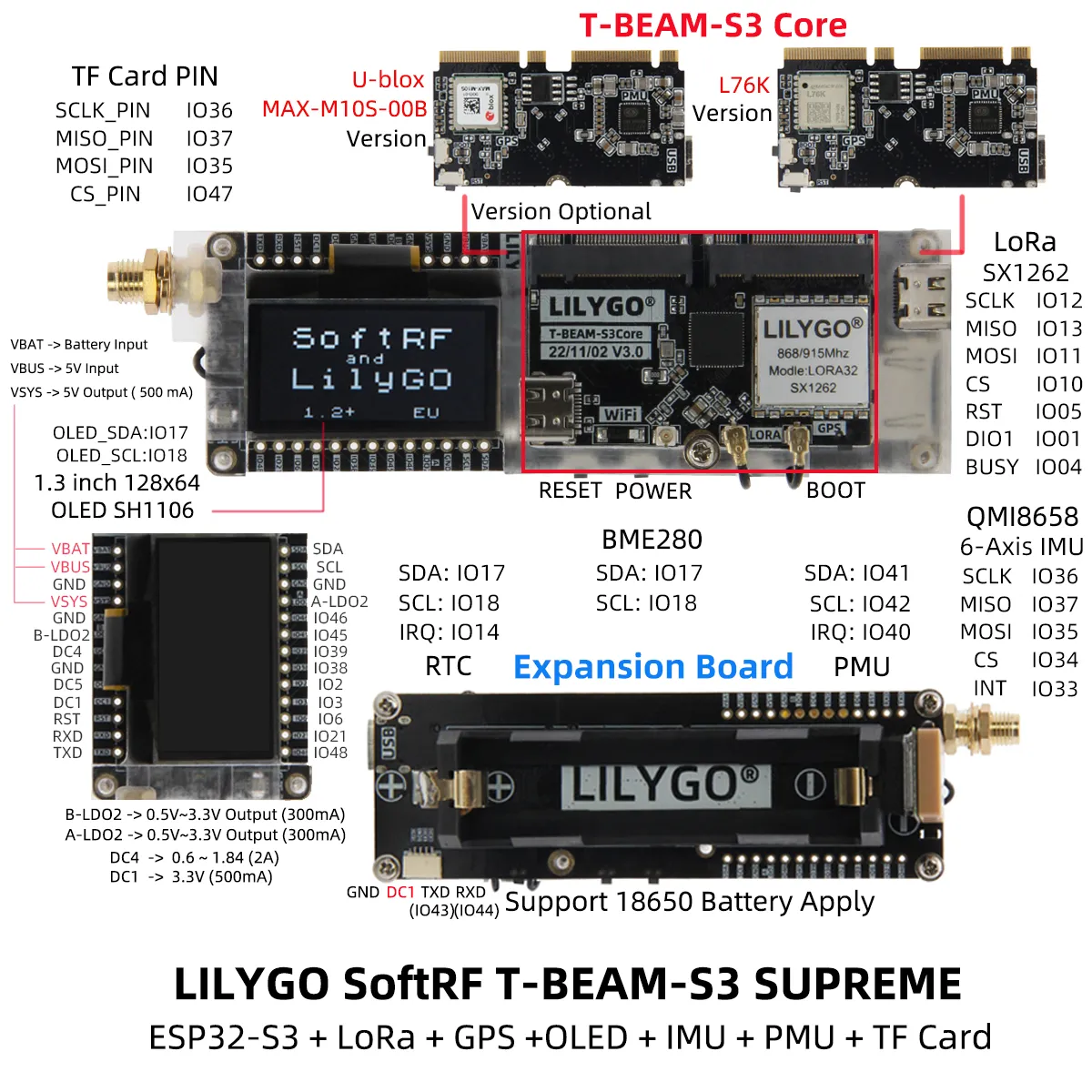

| LilyGO T-Beam | ESP32-S3 | Bluetooth + Wi-Fi | Pantalla opcional / Con GPS | Placa con soporte para pila 18650 |

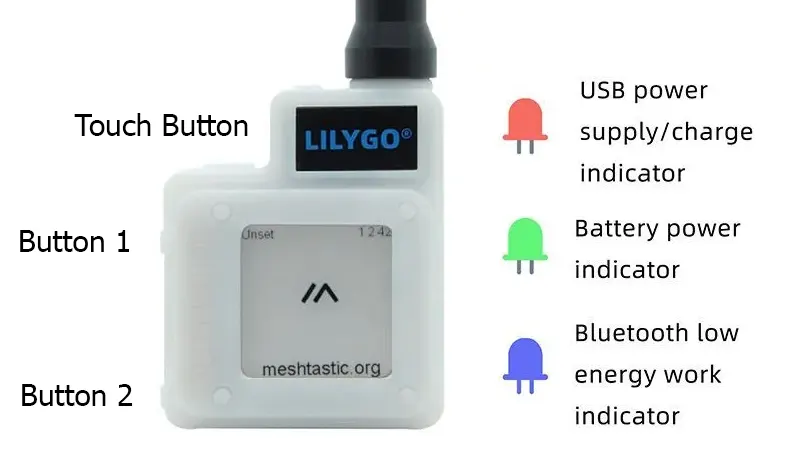

| LilyGO T-Echo | nRF52840 | Solo Bluetooth | Pantalla de tinta electrónica + GPS | Listo para usar con caja y batería |

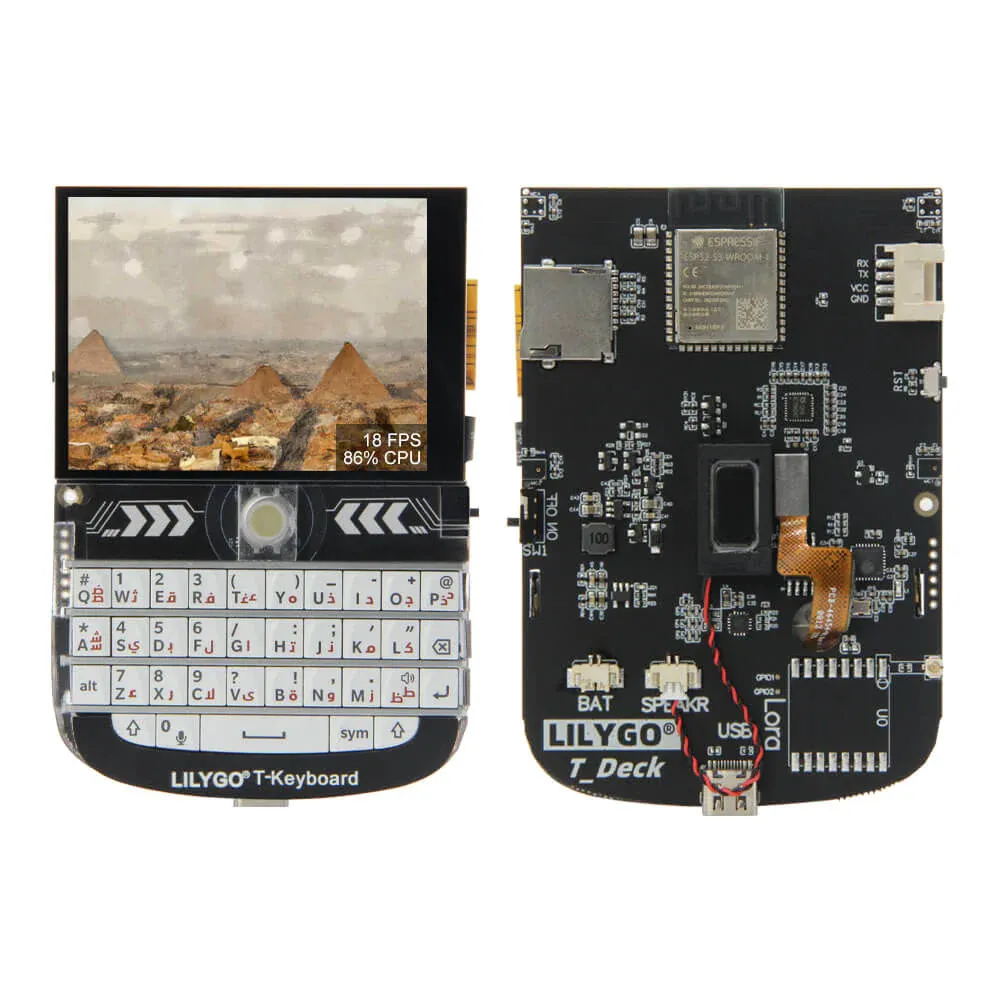

| LilyGO T-Deck Plus | ESP32-S3 | Bluetooth + Wi-Fi | Pantalla a color + Teclado físico | Estilo BlackBerry autónomo |

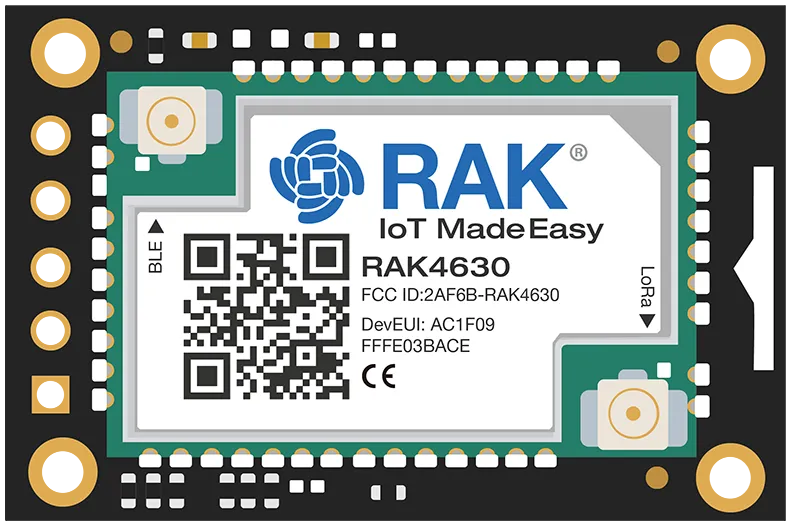

| RAK WisBlock Kit | nRF52840 (RAK4631) | Solo Bluetooth | Sin pantalla / Muy bajo consumo | Kit modular (ideal para solares) |

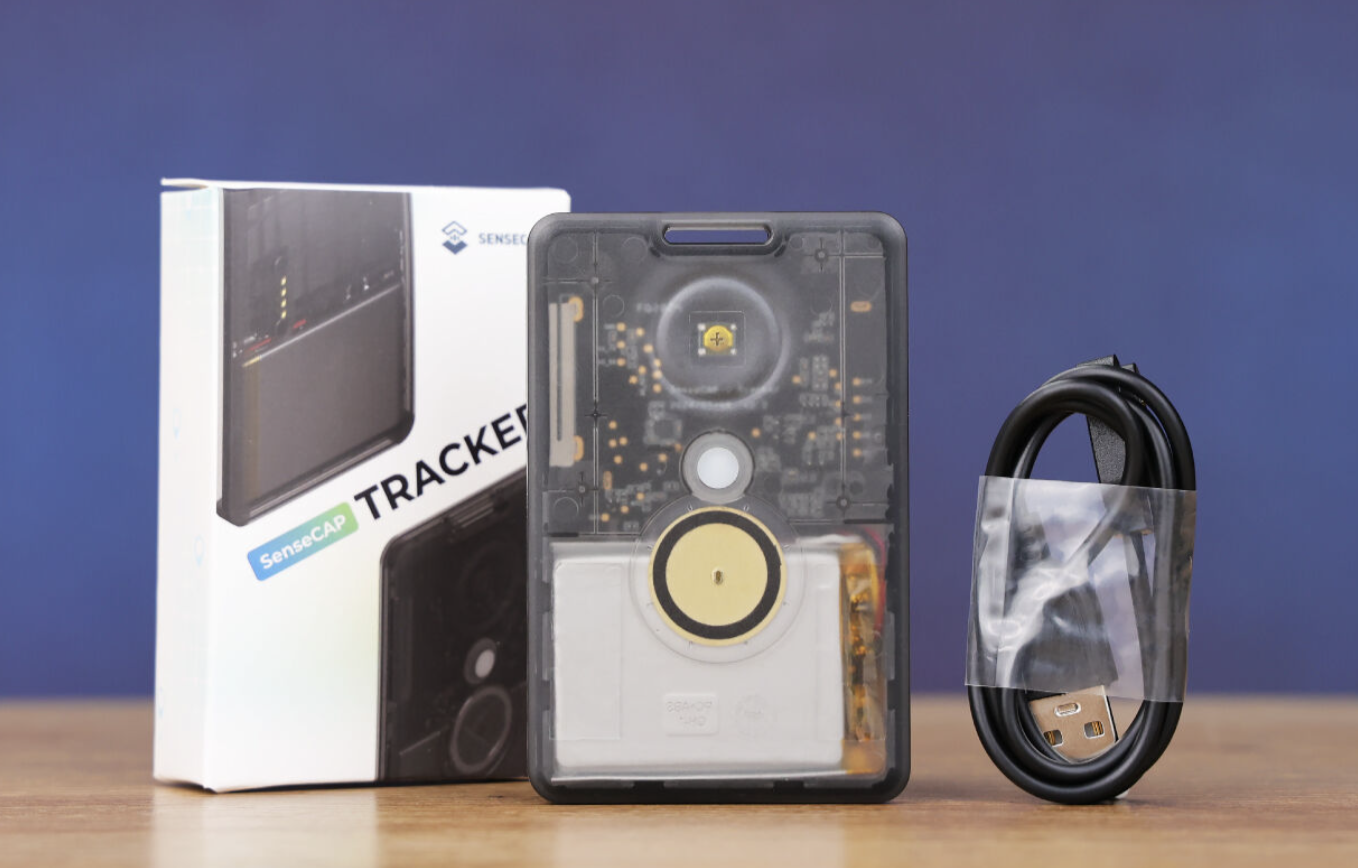

| Seeed SenseCAP T1000-E | nRF52840 | Solo Bluetooth | Sin pantalla (tipo tarjeta IP65) | Ultra delgado para bolsillo |

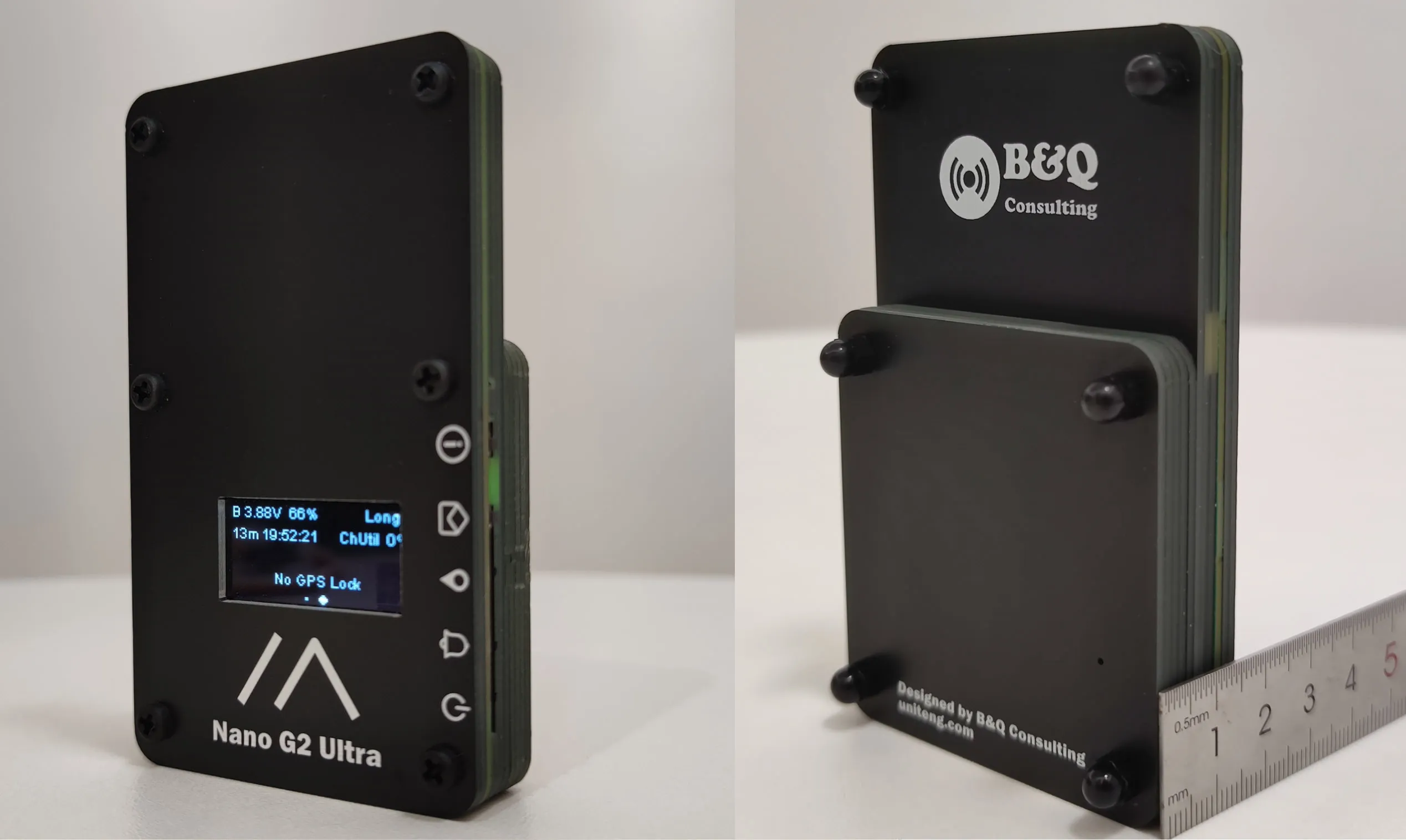

| Station G2 / Nano G2 | ESP32 o nRF52 | Bluetooth / Wi-Fi | Pantalla OLED + Caja de aluminio | Construcción de metal reforzada |
Detalles de cada Modelo y Enlaces de Compra en Amazon USA
3. ¿ESP32 o nRF52? La Gran Diferencia en Batería
El chip principal de tu radio define cuántas horas o días podrás usarlo con una sola carga:
┌─────────────────────────────────────────────────────────────────┐
│ DURACIÓN DE BATERÍA (Con una pila de 3000 mAh) │
├───────────────────────────────┬─────────────────────────────────┤
│ Modelos con chip ESP32-S3 │ Modelos con chip Nordic nRF52 │
├───────────────────────────────┼─────────────────────────────────┤
│ • Gasta: 60 a 120 mA continuos│ • Gasta: 5 a 15 mA en reposo │
│ • Duración: 18 a 30 HORAS │ • Duración: 7 a 15 DÍAS │
│ • Trae Wi-Fi y Bluetooth │ • Solo trae Bluetooth │
│ • Bueno para la casa (USB) │ • Ideal para bolsillo y solar │
└───────────────────────────────┴─────────────────────────────────┘
- Elige ESP32 (Heltec V3, T-Deck, T-Beam): Si quieres conectarlo al Wi-Fi de tu casa para enlazarlo con internet o dejarlo enchufado permanentemente a un cargador.
- Elige nRF52 (RAK WisBlock, T-Echo, Heltec T114, SenseCAP): Si quieres llevarlo en la mochila todo el fin de semana sin preocuparte por el cargador, o si vas a montar un repetidor con panel solar en el techo.

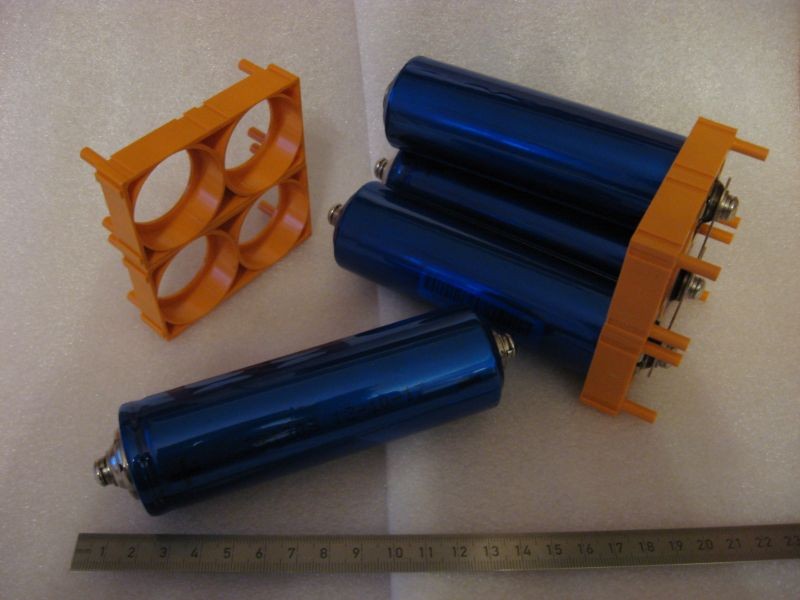

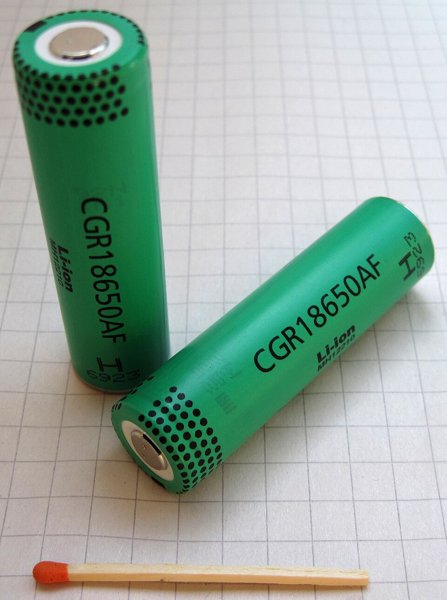

4. Baterías: Cuál Comprar y Consejos de Seguridad
La batería correcta asegura que tu nodo no se apague en el peor momento:

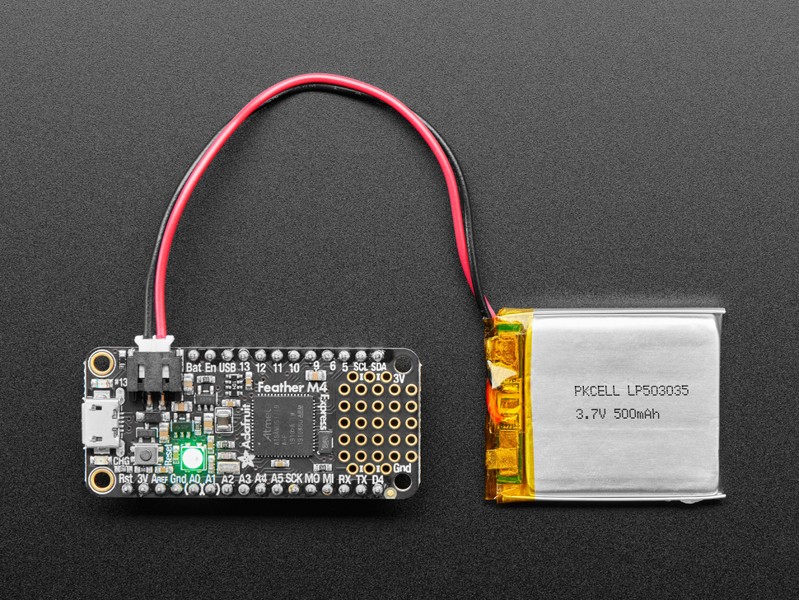

[!WARNING] Recordatorio de Seguridad con Baterías LiPo:
Nunca fuerces un conector de batería. Antes de enchufarlo, comprueba que el cable rojo vaya al positivo (BAT+) y el negro al negativo (BAT-). Si vienen al revés, puedes levantar la pestaña plástica del conector con una aguja e intercambiar los cables fácilmente.

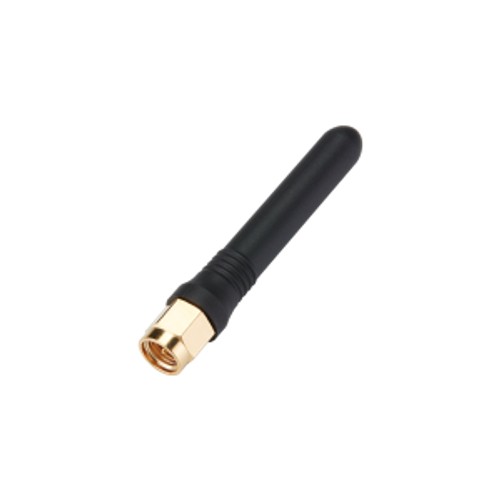

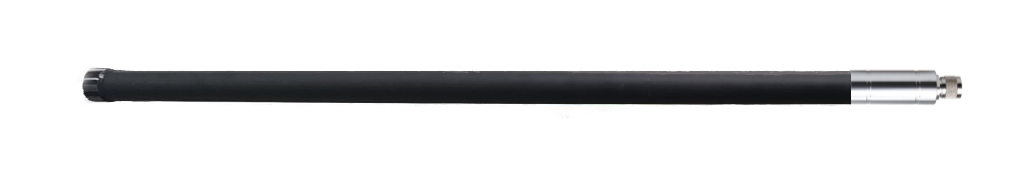

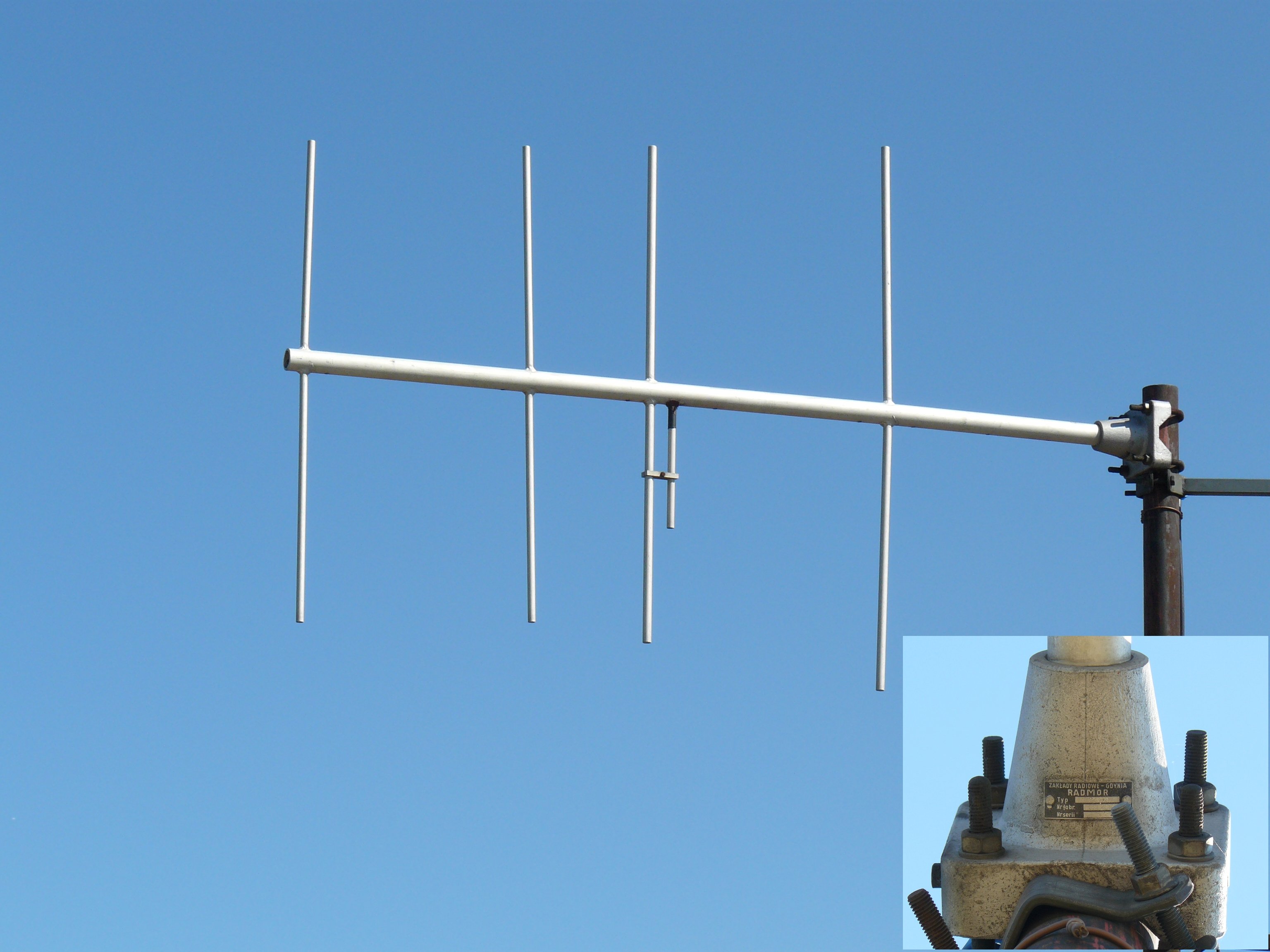

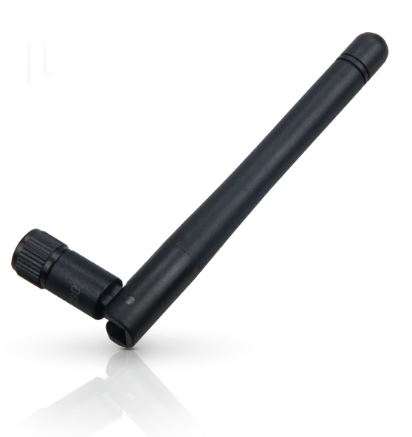

5. Antenas: El Verdadero Secreto del Alcance
En radiofrecuencia, una buena antena bien ubicada hace el 90% del trabajo. De nada sirve tener un radio potente si la antena es mala o está encerrada entre paredes de concreto:
🏢 Altura: Por Qué los Nodos en Edificios son los Reyes de la Cobertura
Las ondas de 915 MHz viajan en línea de vista directa. Si hay edificios, casas, árboles o lomas en medio, la señal se debilita rápidamente:
La señal choca contra paredes de concreto, casas vecinas y árboles.
La antena tiene vista despejada a toda la ciudad y la bahía, sin obstáculos en medio.
- La regla de oro de la radio: Subir la antena unos metros más arriba te dará muchísimo más alcance que comprar un amplificador de potencia costoso.
- El efecto PH en Panamá: Un radio estándar de apenas 100 mW colocado en el piso 20 de un edificio en Ciudad de Panamá puede comunicarse fácilmente con nodos en La Chorrera, Taboga o las islas del Golfo, actuando como un repetidor gigante que ayuda a toda la comunidad.
⚠️ ¡Cuidado con los Cables Largos! (Evita Pérdidas Inútiles)
En la frecuencia de 915 MHz, el cable coaxial fino se “come” la señal rápidamente:
- El cable fino común (RG-58): Si pones 4 metros de cable fino desde tu cuarto hasta el techo, habrás perdido más del 50% de la potencia de tu radio convertida en calor dentro del cable.
- El consejo de CIPRO: En lugar de bajar un cable largo desde el techo hasta tu habitación, mete el radio y su batería dentro de una caja plástica hermética pegada al mismo tubo de la antena. De esa forma la señal entra directa a la antena con cero pérdidas.
6. Potencias y Normativa Legal en Panamá (Para No Radioaficionados)
No necesitas tener licencia de radioaficionado para usar Meshtastic en Panamá. La Autoridad Nacional de los Servicios Públicos (ASEP) y el Plan Nacional de Atribución de Frecuencias (PNAF) autorizan el uso libre de esta banda bajo las siguientes reglas:
┌─────────────────────────────────────────────────────────────────┐
│ NORMATIVA ASEP / PNAF: BANDA DE 915 MHz (USO LIBRE) │
├─────────────────────────────────────────────────────────────────┤
│ • Rango de Frecuencias: 902.000 MHz a 928.000 MHz (Banda ISM) │
│ • Licencia Requerida: NINGUNA (Uso libre para todo público) │
│ • Potencia Máxima del Radio: 1.0 Watt (1000 mW / +30 dBm) │
│ • Potencia Radiada (PIRE) Máxima: 4.0 Watts (+36 dBm) │
│ • Canal Estándar en Panamá: US915 (Slot 20 / LongFast) │
└─────────────────────────────────────────────────────────────────┘
- Equipos Estándar (Heltec, RAK, LilyGO): Emiten habitualmente entre 100 mW y 160 mW (+20 a +22 dBm). Están muy por debajo del límite legal de 1.0 W, por lo que puedes usarlos con total tranquilidad y conectarles antenas de techo de 5.8 a 8 dBi sin pasarte de la ley.
- Módulos Amplificadores de 1 Watt (Booster): Solo se justifican en enlaces muy difíciles entre cerros o montañas lejanas. Consumen mucha batería, calientan bastante y requieren antenas de ganancia moderada para no exceder los 4 W PIRE permitidos.
7. Filtros SAW: Señal Limpia en Ciudades Ruidosas
En las ciudades hay cientos de antenas de celular 4G y 5G transmitiendo con miles de vatios muy cerca de la banda de 915 MHz. Si tu nodo está en un piso alto, esas torres pueden “ensordecer” el receptor de tu radio.
- ¿Qué hace un filtro SAW? Es un pequeño componente que deja pasar únicamente la frecuencia de 915 MHz y bloquea todo el ruido de las torres celulares vecinas.
- Equipos que ya lo traen de fábrica: El LilyGO T-Echo, Seeed SenseCAP T1000-E y Station G2 vienen con filtro integrado, lo que les da una oreja mucho más fina en ciudades densas.
- Placas básicas (Heltec V3): No traen filtro de entrada para abaratar el costo, por lo que funcionan mejor a nivel de calle o en zonas residenciales sin tantas torres celulares al lado.

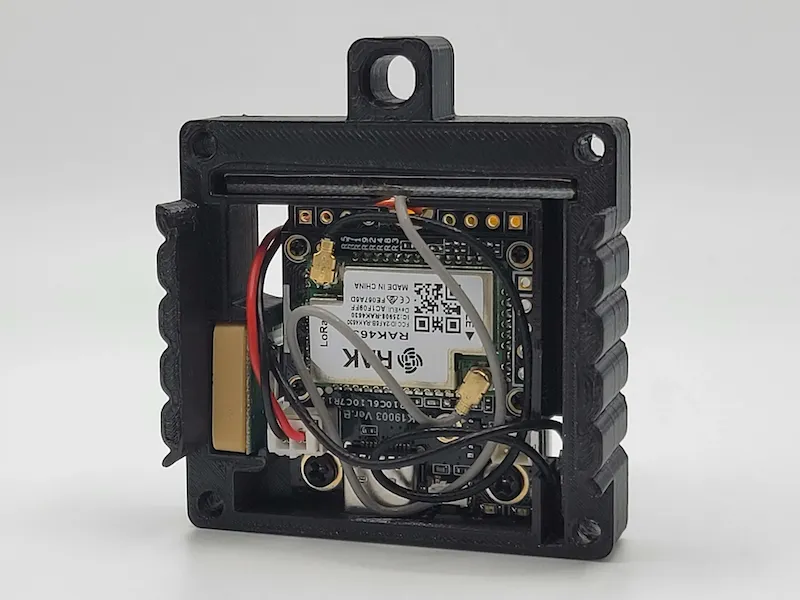

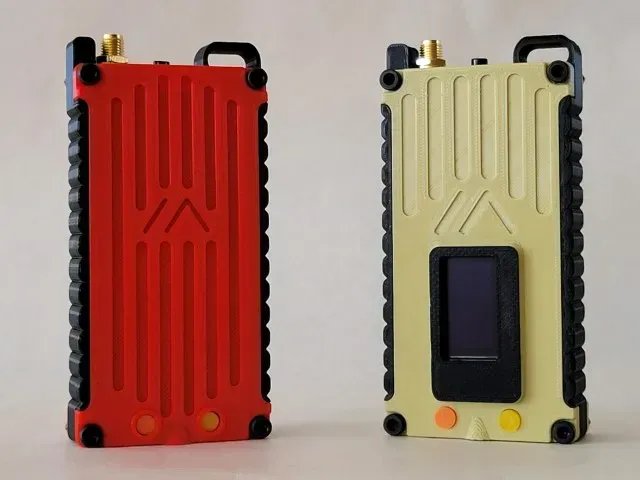

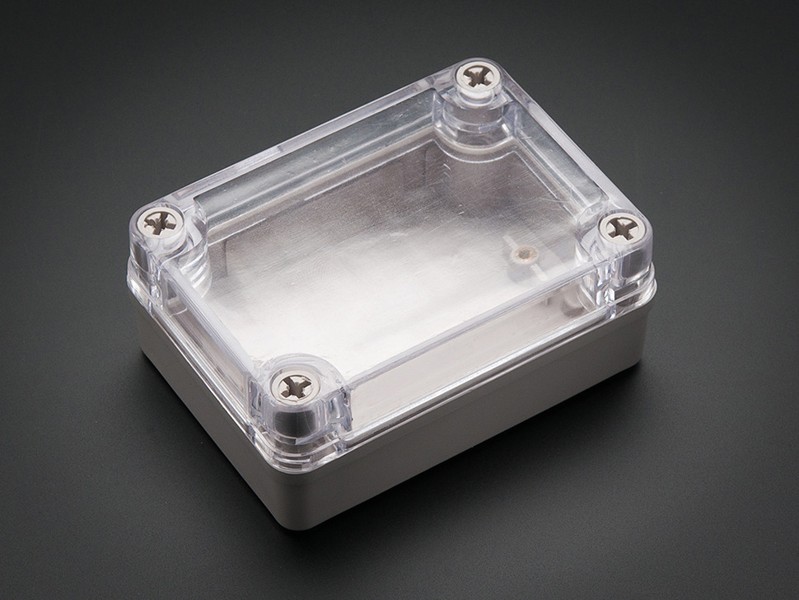

8. Carcasas: Cajas 3D vs. Cajas Estancas para Exterior
9. ¿Cuál me compro? Resumen Rápido de Decisión
| Tu necesidad principal | Modelo recomendado | ¿Por qué? |
|---|---|---|
| Quiero empezar gastando lo mínimo | Heltec V3 | Es el más barato, trae pantallita y hay miles de personas que te pueden ayudar. |
| Quiero un repetidor solar en el techo | RAK WisBlock Kit | No consume casi nada de energía y se conecta directo a un panel solar pequeño. |
| Para llevar en la mochila o senderismo | LilyGO T-Echo o SenseCAP T1000-E | Batería que dura días, traen GPS y aguantan el maltrato y la intemperie. |
| Quiero chatear sin depender de mi celular | LilyGO T-Deck Plus | Tiene teclado completo y pantalla a color para escribir directamente. |
| Nodo para dejar fijo en casa como Gateway | Heltec V3 con cable USB | Aprovechas su Wi-Fi para enlazar tu radio con el mapa y los servidores de CIPRO. |
[!TIP] Consejo CIPRO Panamá: Compra siempre equipos en 915 MHz (US915), configura el canal en
LongFasty ¡listo! Ya eres parte de la red de comunicaciones de emergencia de Panamá.👉 ¿Ya tienes tu radio? Aprende a configurar su modo de operación:
Consulta nuestra guía: Configuración de Roles en Nodos Meshtastic (Client, Router, Repeater, Tracker) para optimizar la batería y el alcance de tu nodo sin saturar la red.
